DESOI Ankar Plus W

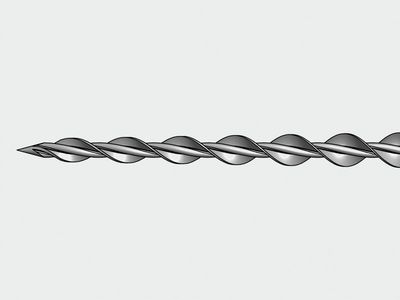

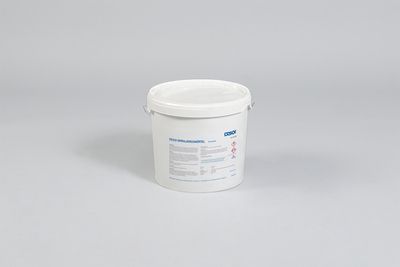

Om föreningen enligt motstående vägg med facket inte längre eller bara delvis är given, så är DESOI spiralförankringsystem Anker Plus den idealiska lösningen. Systemet består av DESOI-ANKER PLUS W och DESOI murbruk för spiral injekteringsbruk. Anker Plus W skruvas in i spiral injekteringsbruk.

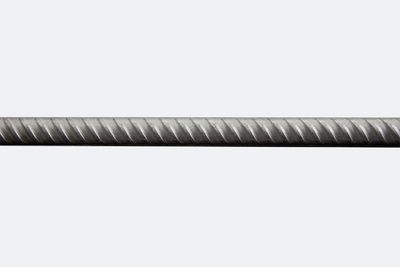

Vridningen av det spiralformade ankaret orsakar en högre bindning mellan de två systemkomponenterna. Spiral injekteringsbrukets tixotropa konsistens förhindrar utflödet i mellanrum och håligheter. DESOI Anker Plus W av austenitiskt rostfritt stål har en nominell diameter på 8 mm och kan fås i tillskurna ämnen mellan 180 mm och 400 mm (i steg om 20 mm).
Nachträgliche Verankerung mit dem DESOI Spiralankersystem Anker Plus W

Additional anchoring with the
DESOI Spiral Anchor System Anchor Plus W

PDF german/english

PDF german/french

Områden

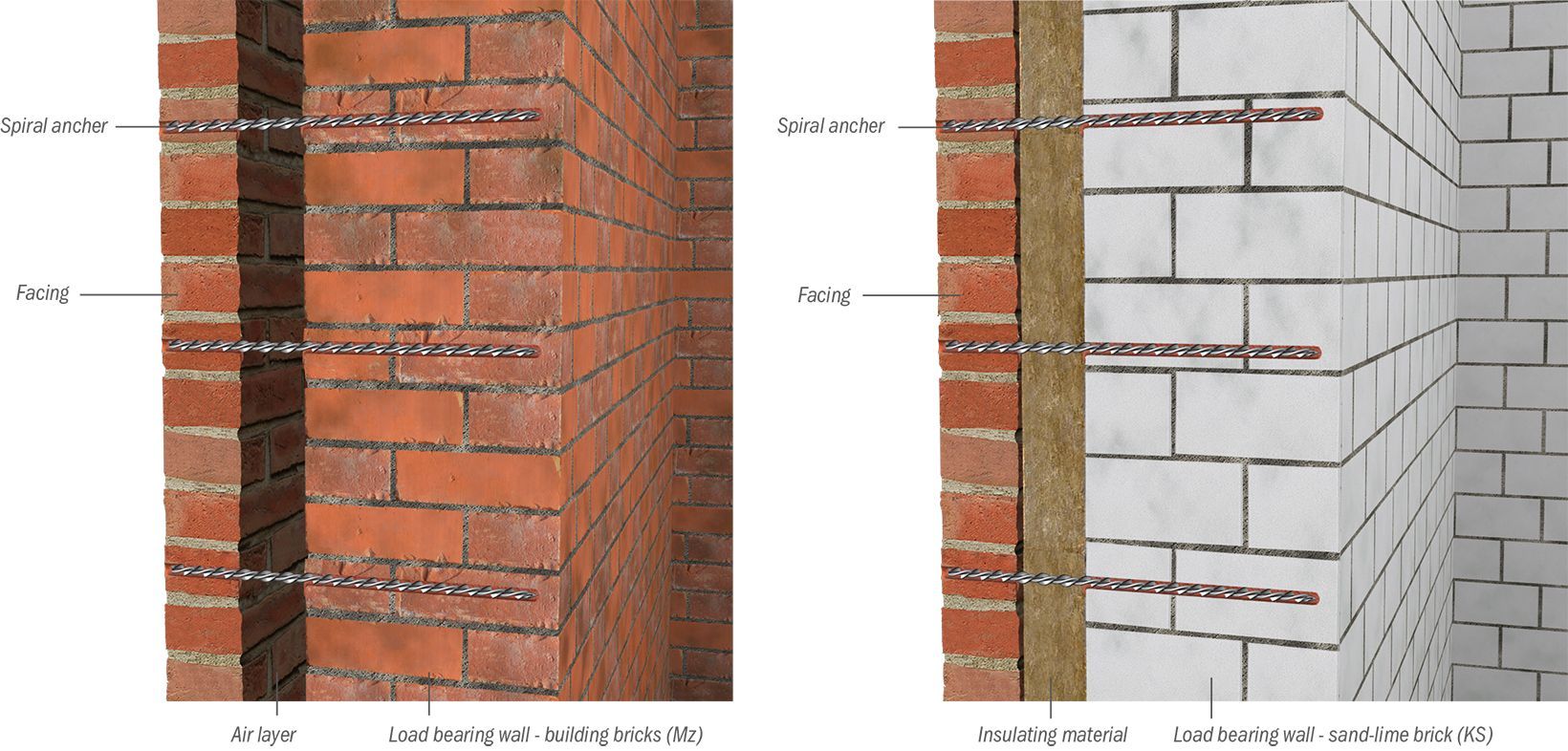

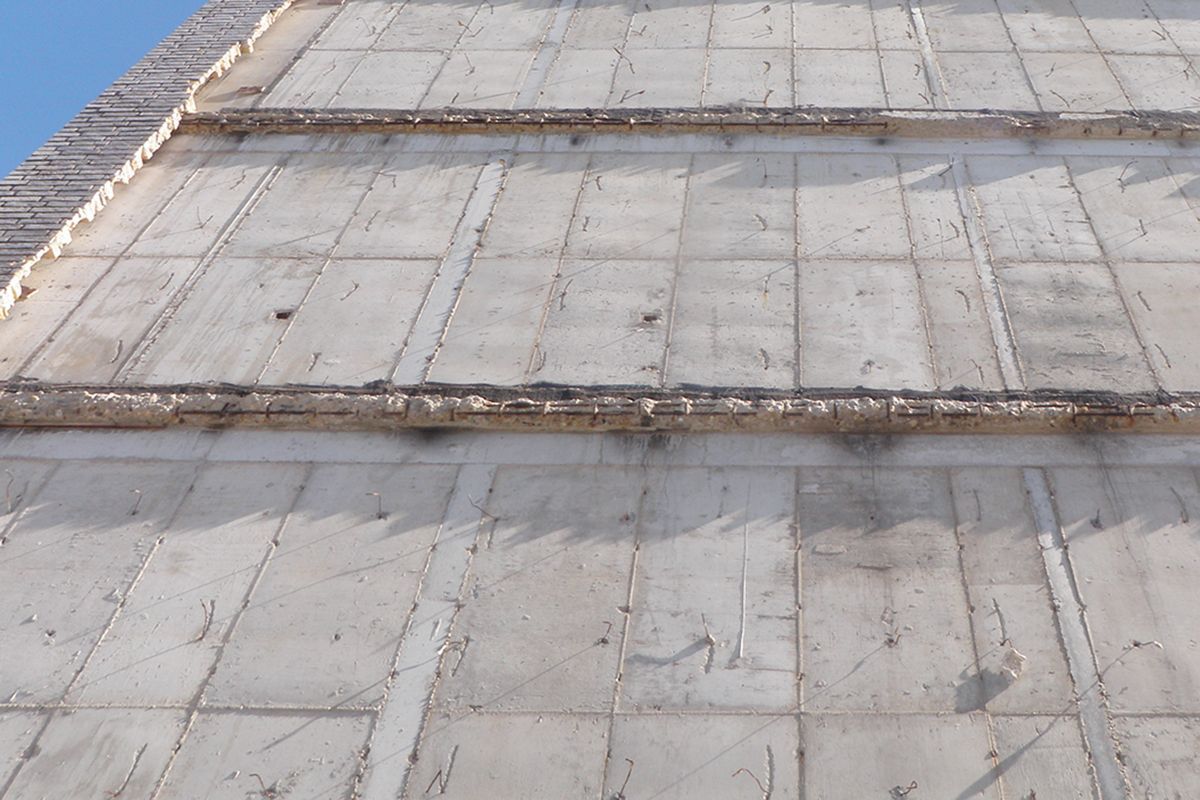

  • Dubbelskaligt murverk
  • Murverksåterställande
  • Gardinhängd, ventilerad fasad


Användningsexempel

  • Förankring i efterhand
  • Efterföljande nålning av dubbelskaligt murverk


Fördelar och nytta

  • Minimalt intrång i murverket
  • Kan användas för alla typer av murverk, betong
  • Upptagning av drag- och skjuvkrafter
Hänvisning

Restaurering av murverk kräver omfattande kunskap om byggstatus. Förankringarna skall planeras och mätas upp ingenjörsmässigt. Enligt DIN 1053-1:1996-11 avsnitt 8.4.3, tabell 11 är det minsta antalet 5 ankare per m2.

UTDRAGSTESTUTRUSTNING

Kontroll av ankarhållbarhet
Kontrollen bör utföras på minst 5 ankare per panel och anses vara framgångsrik om det vid provbelastning på 1,5 kN i facket:
  • 5 x utdragsförsök: 0,5 mm
  • 10 x utdragsförsök: 1,1 mm
i facket murverk: 1,0 mm i betong, får inte överskridas.
