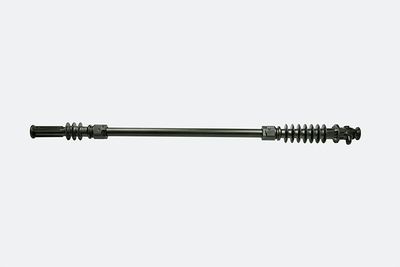

Lamella drive-in packer set

pre-assembled, shut-off slide, moulded pan head nipple Ø 16 mm (no. 31811) and extension tube with end piece (no. 31813), free passage Ø 3 mm, max. pressure 50 bar

3 Show Variants

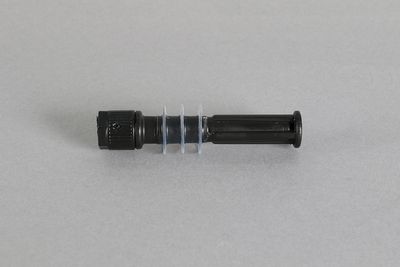

End piece
90 mm

4 cross holes 90° offset, 3 lamellas, connecting thread, union nut

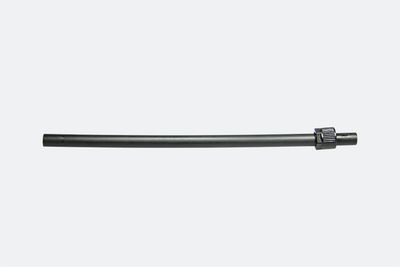

Ø 10,5 x 1.5 mm, union nut

5 Show Variants

Steel packer gel with distance piece 47 mm
Ø 13 x 580 mm

clamping rubber 40 mm, external thread M8, free passage Ø 3 mm, AF13, for max. 49 cm masonry

Steel packer gel with distance piece 70 mm

clamping rubber 70 mm, external thread M10x1, free passage Ø 6 mm, AF17

3 Show Variants

Steel packer gel
Ø 13 x 580 mm

clamping rubber 40 mm, external thread M8, free passage Ø 3 mm, AF13, for max. 49 cm masonry

clamping rubber 70 mm, external thread M10x1, free passage Ø 6 mm, AF17

3 Show Variants

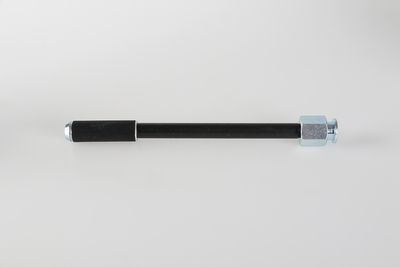

Combi packer - steel

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Show Variants

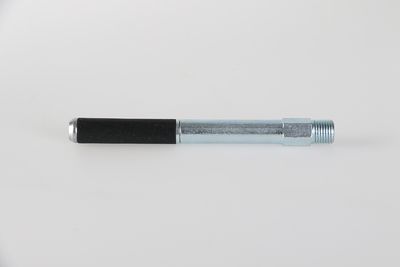

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Show Variants

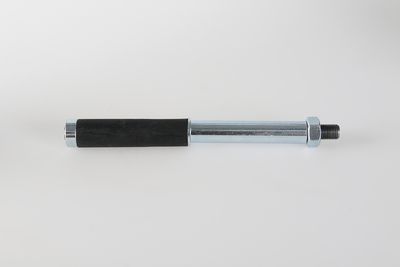

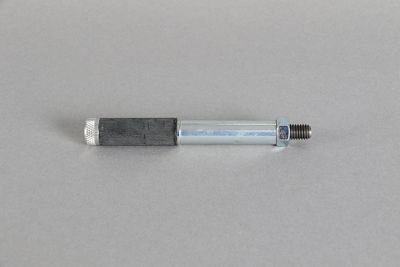

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Show Variants

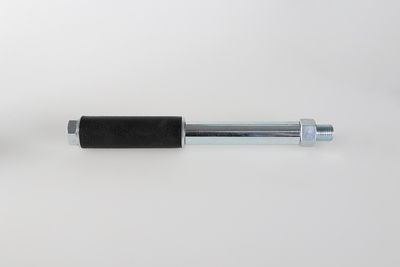

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Show Variants

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Show Variants

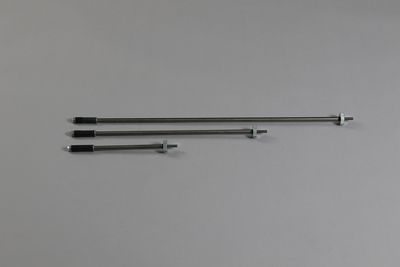

Steel packer clamping rubber system duo

clamping rubber 60 mm, external thread M8, free passage Ø 3 mm, PA 6 sliding washer, knurled nut

3 Show Variants

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

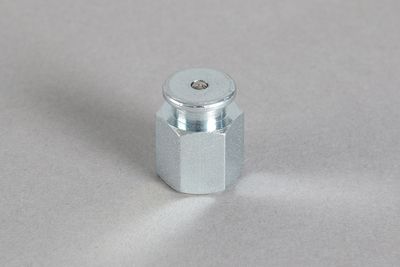

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Show Variants

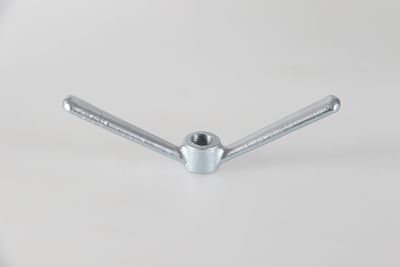

Quick acting butterfly nut

3 Show Variants

Socket wrench
AF13

holding screw driver hexagon AF10

holding screw driver hexagon AF10

Page

12 3 4 5

SLÖJINJEKTION

En praktiskt väl beprövad efterföljande tätningsmetod vid tunneldrivning, för anläggningskonstruktioner, bostads- och industribyggnader, parkeringshus, tunnelbana och avlopp och vatten. Slöjinjektion med acrylatgel (hydrostrukturharts) ger en tätning i kontakt med jord eller jordtäckta byggverk inifrån och ut och fyller genomsläpp som sprickor, håligheter och genomfartsleder. Lämplig injektionsteknik och injektionspackare samt ett av expertplaneraren skapat saneringskoncept säkrar framgången i tätningen av byggnadsverket.

Curtain and masonry injection

PDF german/english
PDF german/french

Krav på injektionspackare

Pålitlig montering i byggkomponenten med processrelaterat injektionstryck
Korrosionsbeständighet för delar som är kvar i byggkomponenten
Avstängningsmöjligheter
Tvärsnitt anpassat till respektive flödesmängd och flödesegenskaper hos injektionsämnet
Backventiler med lågt öppningstryck

Injektionspackare

Borrpackare (stålpackare)
Slagpackare (plastpackare)

Arbetssteg

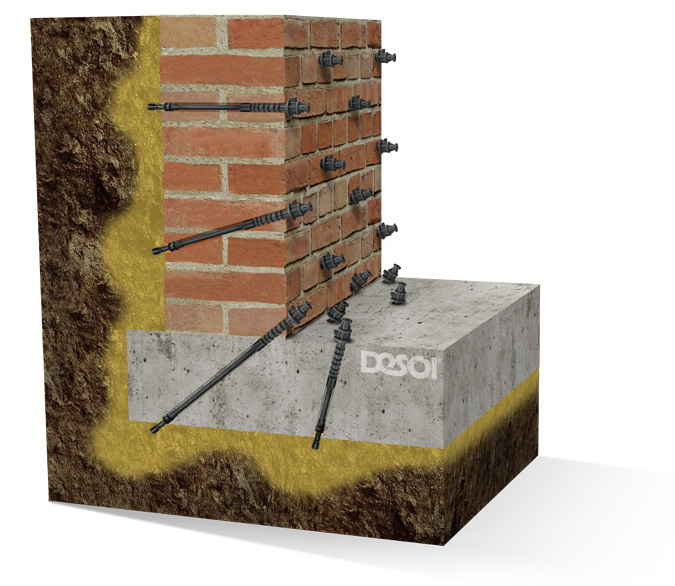

Rasterliknande borrningar penetrerar genom hela strukturen inifrån och ut enligt ett fastighetsrelaterat borrschema.

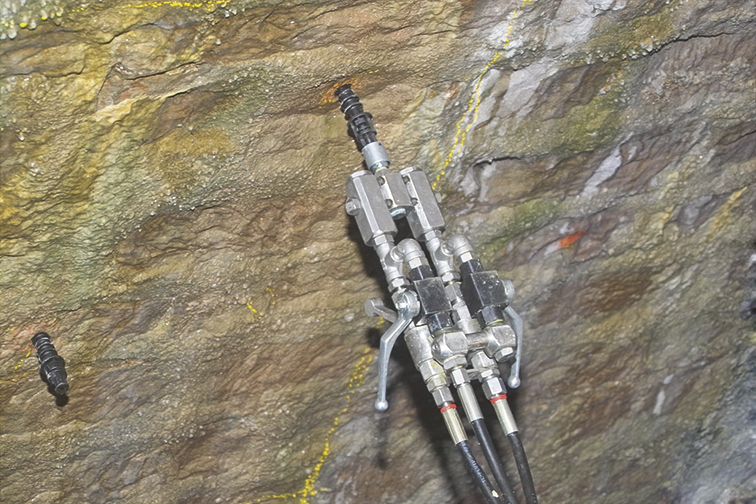

I borrhålen sätts och injiceras injektionspackers.
Byggstrukturen är omgiven av jord/sand. Gelridån tränger in i porstrukturen och bildar en blandning som hindrar vatten från att få tillgång till bygg- eller dilatationsfogar etc.

Insatsområden för efterföljande tätning

Slöjinjektion i marken
Injektion av fogar
Injektion av byggutrymmen
Det lågviskösa, flytande injektionsmaterialet förtränger befintligt vatten och bildar tillsammans med den omgivande marken en elastisk tätning respektive en elastisk injektionskropp

Exempel på objekt

Tunneldrivning
Väg- och vattenobjekt
Bostads- och industribyggnader (källare, nedre botten)
Parkeringsgarage
Väg- och vattenbyggnation (avloppsanläggningar, tunnelbana)
Vattenbyggnation (slussar, kamrar, patruller)
